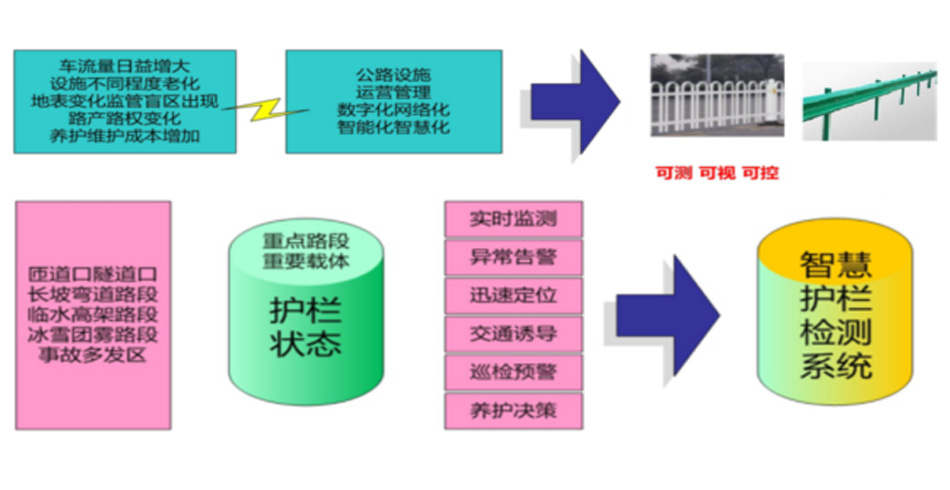

一、方案简介

公路护栏板是高速公路或城市道路最基础的防护设备，高速护栏板或城市道路在公路防护中起着非常重要的作用。当发生交通事故时，护栏板被撞的事故也经常发生，高速护栏板被撞后我们该怎么处理呢?本系统采用震动、倾斜传感器、手持APP终端、监控平台，全过程综合数字化管理平台为核心的新型“智慧公路护栏”通过对围栏过程中关键节点的移位、震动、角度等多参量实时感知，具备感知数据的汇集、存储、比较、长距离传输、实时分析，实现了对道路围栏安全状态实时监测及风险预警，提升道路安全水平。

二、行业痛点

驾驶人员由于疲劳、超速或突发情况等极易导致车辆失控撞击护栏，但撞击点和时间又是不确定的，因此对护栏进行实时监测，当碰撞发生时能够及时报警并显示相应的区间位置，有助于交警在时间援救受困人员车辆并防止事故的进一步扩大。

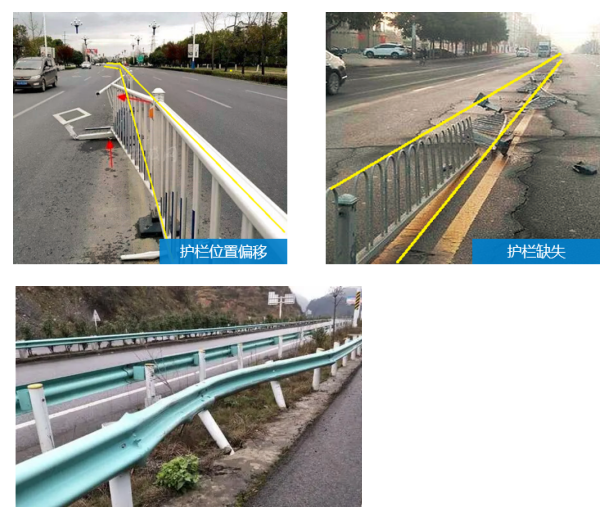

道路护栏广泛使用于各个地方和领域，道路护栏不仅仅承担了市政工程、道路等公共场所装饰美化作用，还担负着其中的安全防护的重要职责。但目前道路护栏经常发生破损的情况，群众从被毁坏的护栏中走过，极易造成车辆刹车、避让不及时而引发车辆追尾等交通事故。在夜间，行车较快又没看清隔离护栏的车辆极易发生碰撞；毁坏后的护栏断面锋利，也会对行人及车辆造成危险。以及没有及时处理被撞坏围栏，有可能造成二次事故。

三、应用分析

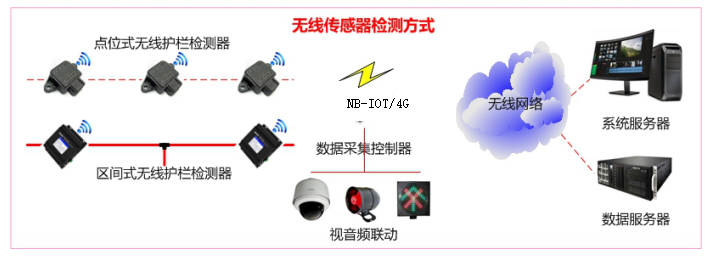

智慧围栏系统主要由监控主机、系统软件、云数据服务器、采集装置等组成。

　　监控主机：负责整个系统监测数据的分析处理、控制等，与前端设备实时数据通讯、统计存储、屏幕显示、查询打印、画面编辑、网络通讯等任务。

　　系统软件：完成监控数据采集、处理、分析、显示、存储、查询和报表打印。

　　云数据服务器：综合接收来自系统内所有集中器的上传数据，作为数据的汇聚接口。

　　围栏状态采集装置：安装在围栏固定点，采集围栏倾斜、移位、震动状态，将状态数据通过无线技术发送至云平台。

四、检测方法



※ 监测对象：围栏状态；

※ 待机电流：采用微功耗技术，不大于20uA

※ 采用锂铔电池（待机3年）或太阳能供电

※ 数据上传频率：可根据业主要求进行设置（24小时可选）；

※ 通信方式：NB-Iot或4G无线技术

※ 工作温度：-40 +85℃

※ 防水等级：IP68；

※ 采用低功耗六轴加速度传感器，如果围栏被移动，震动、倾斜等情况时，通过LORA、NB-Iot或4G通信模块，向云端服务器发送数据信息，监控平台或APP显示当前GPS地址状态和报警信息。

※ 开放式协议对接第三方平台，方便集成，统一管理。

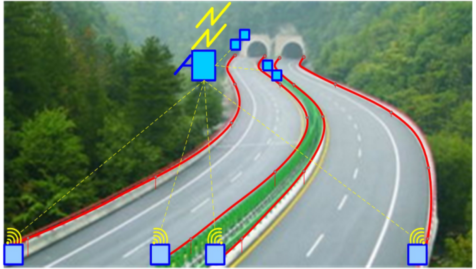

五、现场布局方式

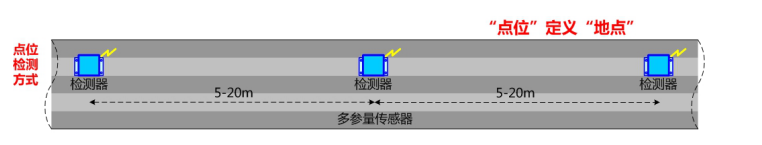

每5-20米间距安装一个采集终端，每个设备均有物联网卡，直接上传至云服务器。

六、主要技术参数

名称	技术参数	名称	技术参数
休眠电流	<20uA	报警角度范围	可设1-135度
最大功耗	NB-Iot<1W	唤醒时间	5分钟-60分钟可调
内置电池容量	8000mAh以上	报警响应时间	PSM模式5~10秒
工作温度	-40℃~80℃	可支持通讯网络	NB-IOT/4G/485
储存温度	-40℃~80℃	电池续航时间	每24h上报一次数据的情况下，3年
机壳材料	金属或尼龙	工作湿度	1%~99%
防护等级	IP68	支持运营商	全网通



七、系统平台功能

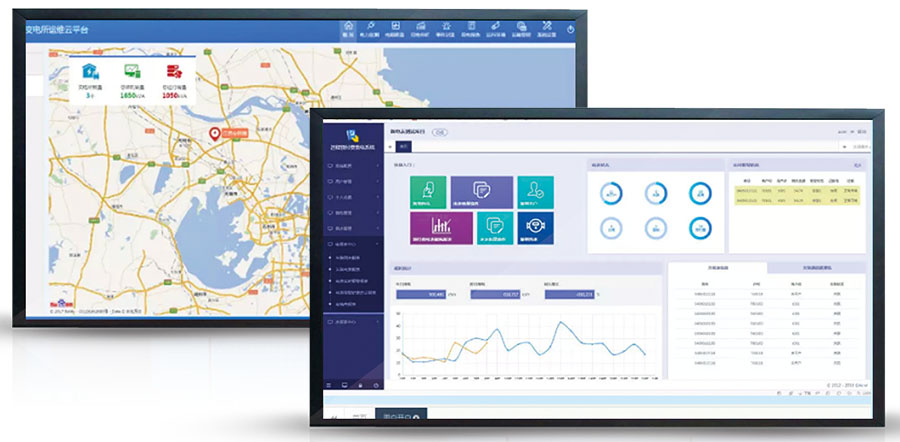

1、平时，可通过智慧围栏监管平台和手机APP，在线式了解围栏运行状态，电池电压容量、环境温度、安装位置、道路所属单位等参数。当发生报警时，可通过手机APP查询并直接点击显示维护人员手机号码，并直接拨打电话。

2、智慧围栏监管服务平台，采用“曝光台”形式显示围栏发生报警信息，故障未处理之前，一直保留到故障排除后，方可解除报警模式，不留死角隐患。以年、月、周形式自动汇总形成安全隐患分析报告，为行业主管部门提供大数据，分析围栏原因重要依据。

3、可通过手机APP上传现场处理故障图片，直接上传至平台，“隐患排除”菜单存档和查询。

4、建立完善智慧围栏智能监控综合管理平台，并做好日常记录与跟踪服务。

5、专业的诊断报告：定期提供远程“体检”报告，服务于用户对道路隐患的原因分析和调整。

6、报警时，可通过语音和短信报警功能传至维护人员指定手机。
