智能垃圾桶溢满监管系统

智能垃圾桶溢满监控系统

智能垃圾桶溢满监管系统

(创卫城市黑科技产品)

一、前言

垃圾桶作为城市环境卫生的基础设施之一,及时处理满溢的垃圾桶是换位部门工作的一个关键环节。传统垃圾箱满溢通过个人经验、定时清理等方式处理,已经越来越不能满足城市卫生管理的需求。智慧垃圾桶满溢监测解决方案方案是通过物联网、云计算、大数据、人工智能等技术手段,结合行业实际情况和市场需求,设计出使用传感技术实现垃圾箱满溢监测的功能,从而实现垃圾满溢实时监测、预警和路线规划的解决方案。可扩展温度、气味等传感器获取垃圾状态信息,云数据中心对智能垃圾桶内温度过高引发火灾、垃圾发臭、垃圾累积过量等异常状态信息进行存储和分析,环卫工人APP及时将垃圾桶异常状态报告给环卫工人以便尽快处理,Web管理端为环卫管理决策提供判断清理依据减少人员工作量。可有效监管垃圾桶工作状态,显著提高垃圾回收效率和环卫管理水平。

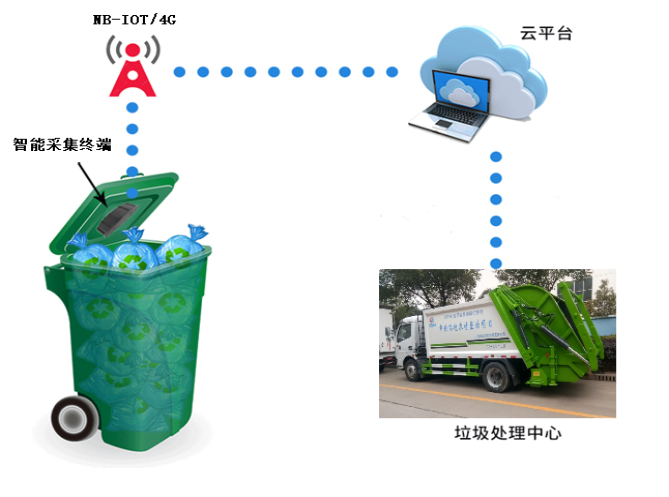

二、系统组成



智能垃圾桶监管系统分为感知层TL606智能传感采集终端、网络传输层和应用层等组成。

感知层:本层为系统提供感知和控制功能,主要由垃圾箱满溢超声波传感器,通过无线NB-IOT或4G无线网络等设备组成。系统通过安装在城市中垃圾箱的满溢超声波传感器,对垃圾箱满溢状态、位置等数据全面实时掌控。根据实际情况和管理需求设定自动运行程序或者远程派遣作业。

网络传输层:根据设备现场的实际环境情况和规划要求,可灵活选择使用网络覆盖形式,并最终通过互联网NB-IOT或4G与云端服务器进行数据和控制命令的交互。

应台层:在起到承上启下作用的云端平台层,软件系统将基础设备层的数据与应用策略层的控制命令数据进行实时的整合和转发,最终实现基础设备层到应用策略层的实时交互。基于基础设备层的数据收集和云端平台层传输处理,管理者通过显示端(手机APP、管理平台等、第三方平台)查看系统数据,总负责人结合管理需求和实际情况,做出总的决策,其它不同权限人员根据决策和自身角色,完成对应部分的工作。比如管理人员根据满溢数据,为环卫人员提供工作最佳路线。

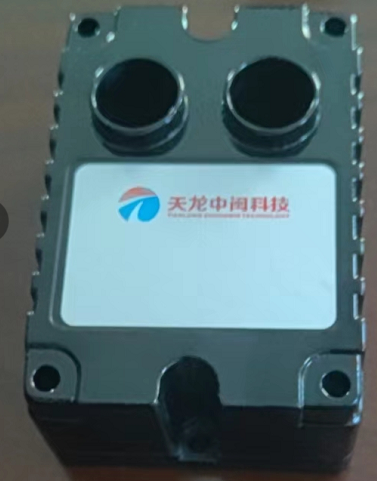

三、TL606产品主要功能及技术参数






基于NB-IOT或Cant1/4G物联网无线通讯技术,通过超声波、震动传感技术,监测垃圾桶内部高度和开盖的是否开启等一体化设计。当垃圾超出设置高度建议85%高度溢满情况,实时汇报至平台管理处和APP终端,环卫工人及时将垃圾桶异常状态报告给环卫工人以便尽快处理,Web管理端为环卫管理决策提供判断清理依据减少人员工作量。

1、传感器:内置超声波传感器、震动传感器

2、量程范围:0.3-2M垃圾桶高度报警值可设置

3、扩展功能:检测垃圾桶内环境温度、气体(一氧化碳、甲烷、硫化氢可选配)等超限报警功能。避免引发火灾、爆炸、人员中毒等事件。

4、工作环境温度:-40℃+80℃

5、安装位置地址定位功能

6、天线:内置天线,防雷设计

7、电池采用锂铔电池容量:8500mAH以上,本机电路超低功耗设计,锂铔电池自损耗<2%。

8、具有开放式协议上传至第三方平台


名称

技术参数

名称

技术参数

休眠电流

<17uA

垃圾高度设置范围

0.3-2M

无线传输模式

NB-Iot或Cant1/4G

唤醒时间

5分钟-45天可调

内置电池容量

8500mAh

报警响应时间

PSM模式5~10秒

工作温度

-40℃~80℃

可支持通讯网络

NB-IOT/4G

储存温度

-40℃~80℃

电池续航时间

每24h上报一次数据的情况下,3年

机壳材料

ABS或尼龙

工作湿度

1%~99%

防护等级

IP67

开放式协议

UDP、LWM2M、MQTT

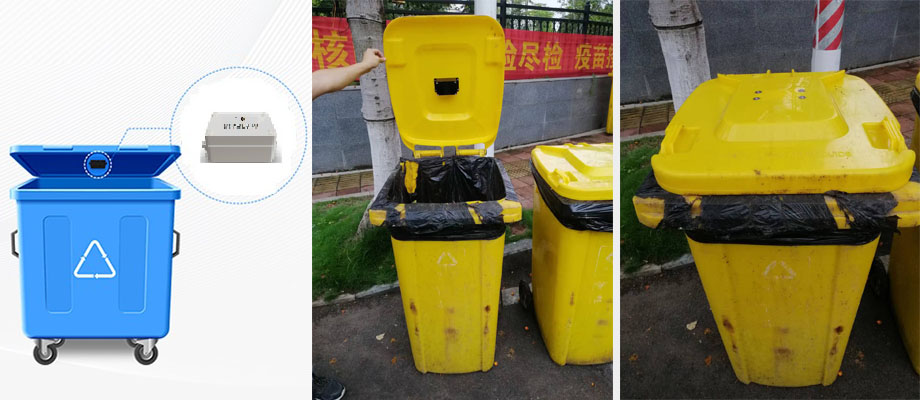

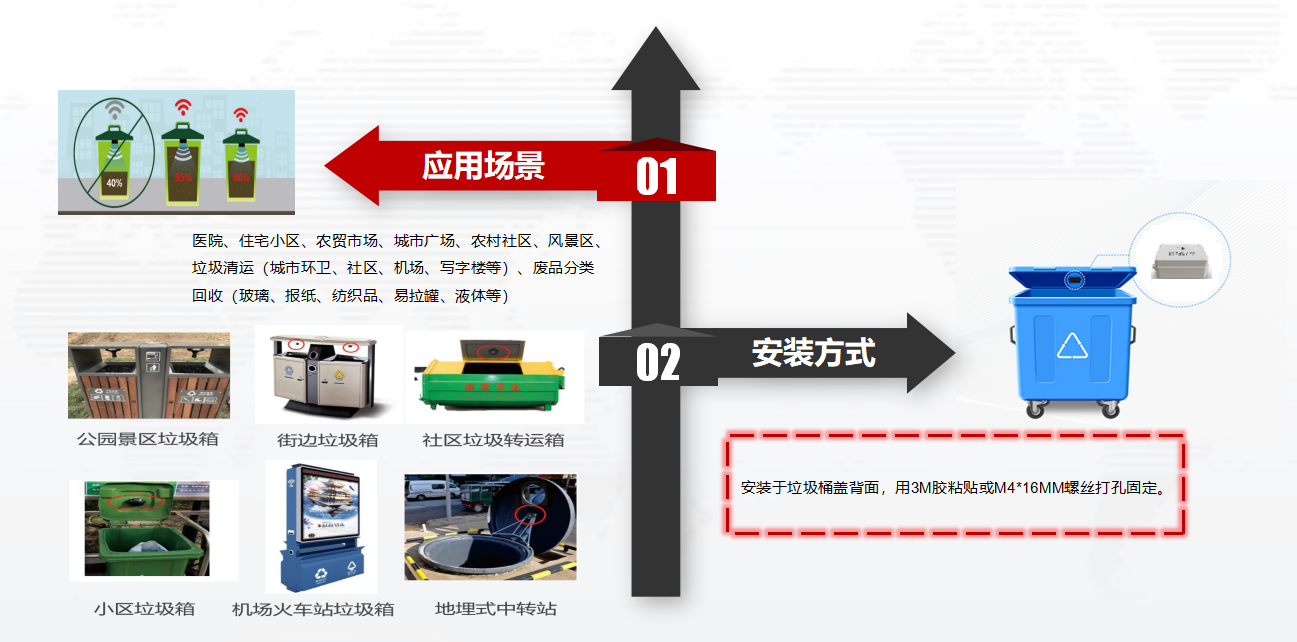

四、应用场景及安装方式


医院、住宅小区、农贸市场、城市广场、农村社区、风景区、垃圾清运(城市环卫、社区、机场、写字楼等)、废品分类回收(玻璃、报纸、纺织品、易拉罐、液体等),安装于垃圾桶盖背面,用3M胶粘贴或M4*16MM螺丝打孔固定。

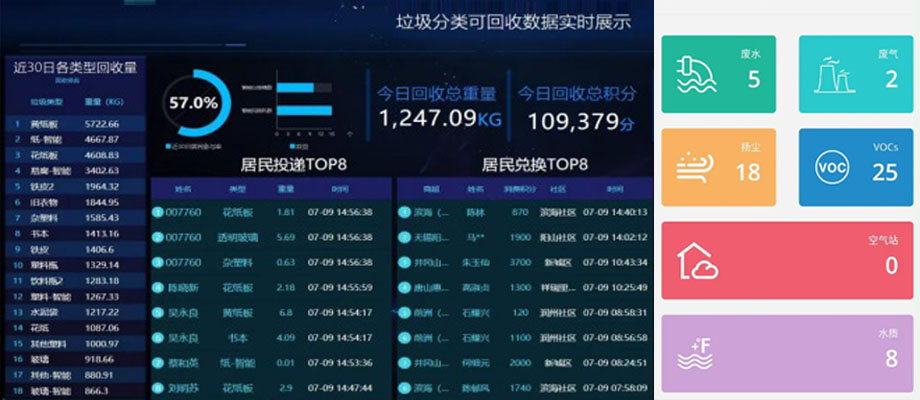

五、云平台及APP
