一、市场背景及意义

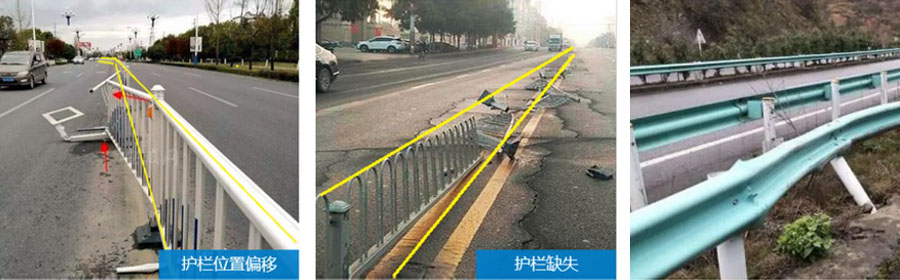

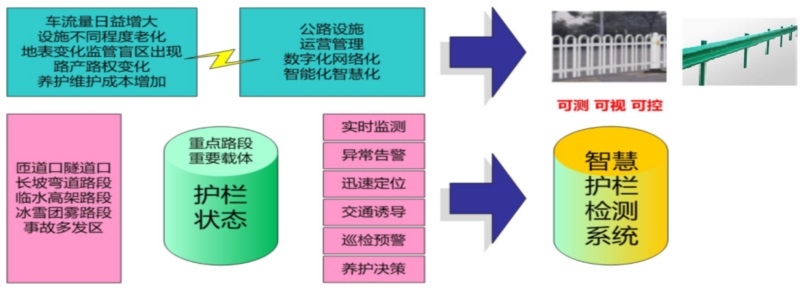

  公路护栏板是高速公路或城市道路最基础的防护设备，高速护栏板或城市道路在公路防护中起着非常重要的作用。当发生交通事故时，护栏板被撞的事故也经常发生，高速护栏板被撞后我们该怎么处理呢?本系统采用震动、倾斜传感器、手持APP终端、监控平台，全过程综合数字化管理平台为核心的新型“智慧公路护栏”通过对围栏过程中关键节点的移位、震动、角度等多参量实时感知，具备感知数据的汇集、存储、比较、长距离传输、实时分析，实现了对道路围栏安全状态实时监测及风险预警，提升道路安全水平。

二、系统组成

智慧围栏（公路护栏）系统主要由监控主机、系统软件、云数据服务器、采集装置等组成。

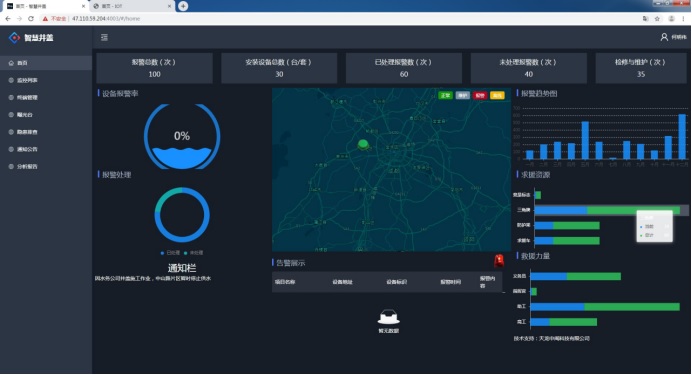

　　监控主机：负责整个系统监测数据的分析处理、控制等，与前端设备实时数据通讯、统计存储、屏幕显示、查询打印、画面编辑、网络通讯等任务。
　　系统软件：完成监控数据采集、处理、分析、显示、存储、查询和报表打印。
　　云数据服务器：综合接收来自系统内所有集中器的上传数据，作为数据的汇聚接口。

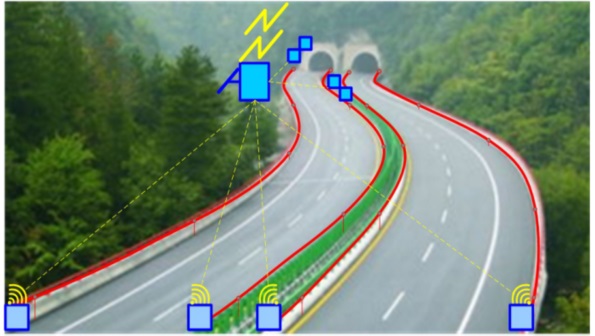

　　围栏状态采集装置：安装在围栏固定点，采集围栏倾斜、移位、震动状态，将状态数据通过无线技术发送至云平台

三、系统功能

TL-W750/A护栏状态感知终端

※ 监测对象：围栏状态；

※ 待机电流：采用微功耗技术，不大于20uA

※ 采用锂铔电池（待机3年）或太阳能供电

※ 数据上传频率：可根据业主要求进行设置（24小时可选）；

※ 通信方式：NB-Iot或4G无线技术

※ 工作温度：-40 +85℃

※ 防水等级：IP68；

※ 扩展功能 反光标

※ 采用低功耗六轴加速度传感器，如果围栏被移动，震动、倾斜等情况时，通过LORA、NB-Iot或4G通信模块，向云端服务器发送数据信息，监控平台或APP显示当前GPS地址状态和报警信息。

※ 开放式协议对接第三方平台，方便集成，统一管理。

                              TL-W750/B（太阳能）护栏状态感知终端

四、应用场景：城市道路、高速公路、广告牌、名贵树木等

边境智能护栏监管系统

■  隔断分区，形成独立区域
■  防止剪断，破坏时触发报警
■  防止攀爬，攀爬时触发报警
■  摄像机智能联动
系统产生报警后，可联动附近摄像机到报警点位，直接自动弹窗显示报警位置画面
■  电子地图定位
管理平台置入现场电子地图，报警点位时时显示在地图上。
■  声光报警
配合现场声光报警器，可触发现场报警。
■  智能语音
配合智能语音喊话系统，警戒网系统触发报警后自动播放警示语音。也可由监控中心主动喊话。

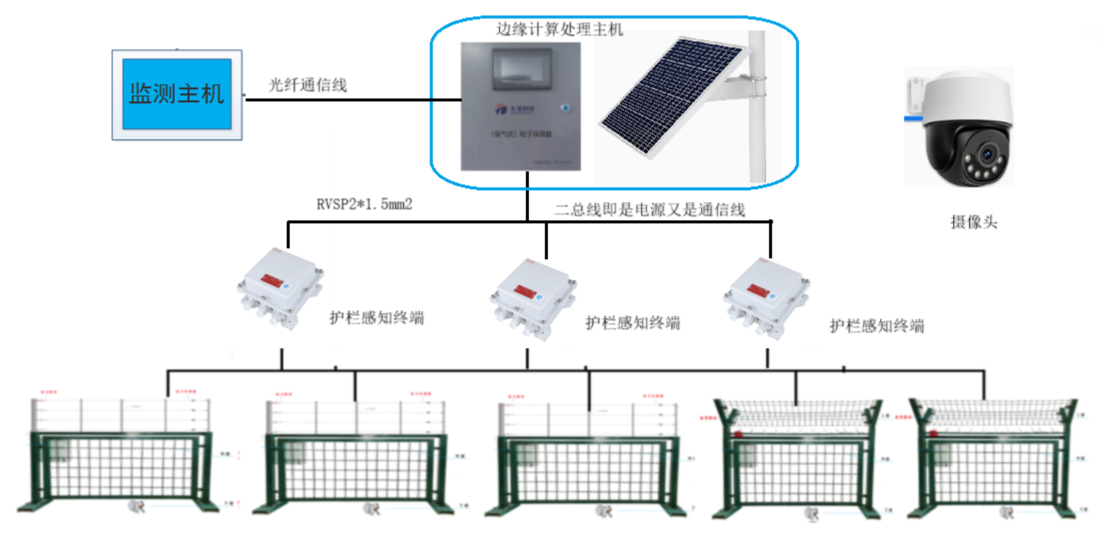

智能护栏是以传统围栏为基础，增加感知终端、控制器等组成系统。

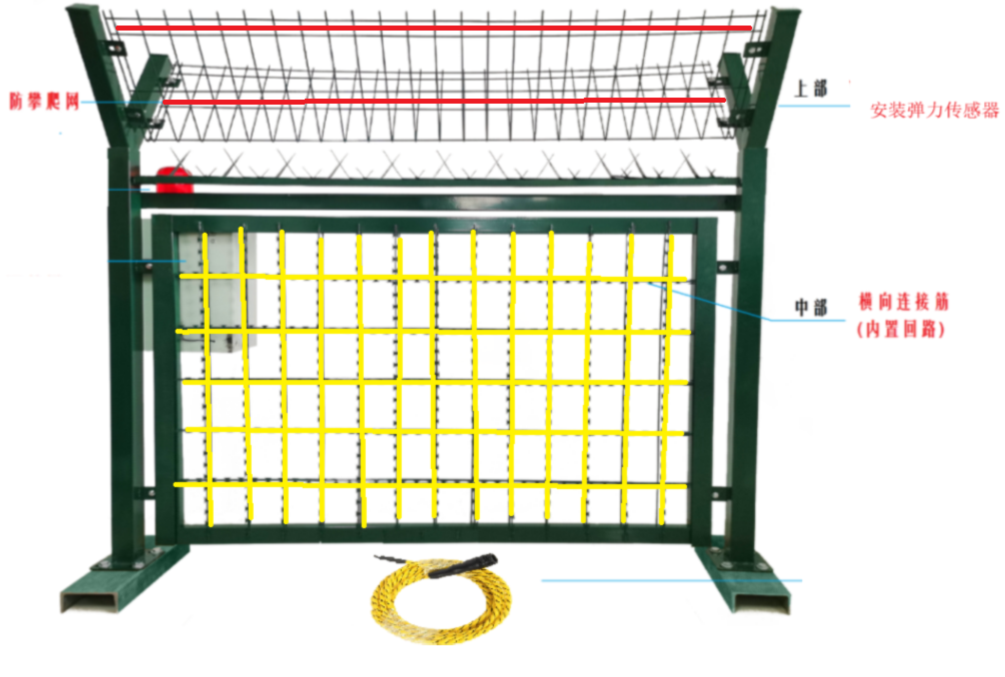

1、顶端采用弹力传感器，通过人员攀爬时拉动弹力，触发报警。

2、中部——通过格栅网片横向拉筋内植入感应导线，当横向和纵向拉筋被剪断破坏时触发报警信号。

护栏规格
网体3米×3米（可订制）
网孔60MM×120MM（可订制）

抗电磁干扰：物理感应、不受强电磁场干扰。

稳定性：抗腐蚀，耐高低温，恶劣化学环境、野外环境下工作。

灵敏：开关量和力学物理变化原理。

性价比高：长距离、大范围监测，安全性高。

低损耗、大容量、高精度、安装方便、非接触式。

传感器无需另加工作电源。
